H715 váltógép
Lapos aljú váltók beállítási technológiája
A maximális rendelkezésre állással, magas biztonsági integritással és alacsony karbantartási igényű berendezések lehetővé teszik a villamosüzemeltetők számára a biztonságos és hatékony közlekedés biztosítását. Az osztrák ÖBB, a svájci SBB és a német DB által közösen meghatározott követelmények döntő szerepet játszottak az új HANNING & KAHL H715 váltógép fejlesztése során.

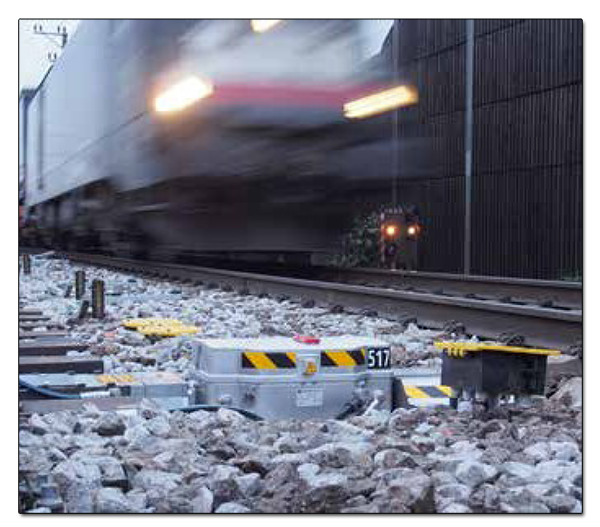

Ennek az innovatív váltógépnek az alkalmazási területe a nehézvasúti, a helyi tömegközlekedési és a teherszállítási hálózatoktól az ipari és kikötői vasutakig terjed. A trendteremtő H715 váltógép mindenféle lapos aljú váltóba integrálható, különböző nyomtávokkal.
Egy külső reteszelő rendszerrel együtt biztosítja a biztonságos működést az útvonal beállítása, a váltónyelvek véghelyzetben való rögzítése és a nyelvek folyamatos figyelése tekintetében. A szükséges biztonsági funkciók megvalósítása és az ebből adódó H715 váltógép üzemeltetési biztonsága megfelel a CENELEC EN 50129 SIL 4 szabvány legszigorúbb követelményeinek. A meglévő váltórendszerekben található váltógépek könnyen kicserélhetők az H715-re, mivel mind a mechanikus, mind az elektromos interfészek kompatibilisek.
A legfontosabb előnyök áttekintése:
- JövőbiztosAz H715 váltómű üzembiztonsága (biztonsági funkciói) megfelel a CENELEC EN 50129 SIL 4 követelményeinek.
- Univerzális felhasználásA meglévő váltóművek egyszerű cseréje a már meglévő rögzítőfuratok felhasználásával.
- Alacsony karbantartási igényA moduláris felépítésnek köszönhetően minden funkció és tesztterhelés felhasználóbarát módon ellenőrizhető és beállítható.
- GazdaságosAz H715 robusztus felépítése magas üzembiztonságot és hosszú karbantartásmentes időszakokat biztosít. A rövid karbantartási idők alacsony életciklus-költségeket jelentenek.
- Gondosan kidolgozottAz önmagukért beszélő, átfogó megoldások és az azokból adódó felhasználóbarát kezelhetőség teszik teljessé az új H715 váltógépet.

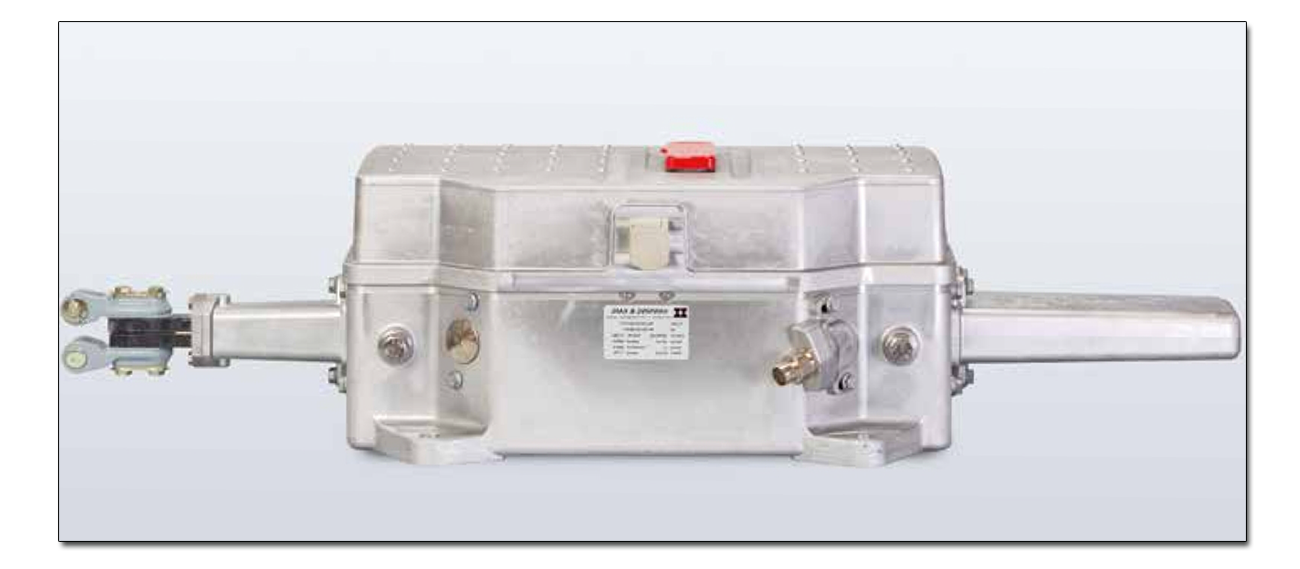

Point Machine H715
Trendteremtő technológia
További jellemzők:
- Gyors átállás bal- és jobb oldali beépítés között, mivel csak az érzékelő csúszkáját kell elforgatni – hidraulikus egység utólagos felszerelése nélkül.

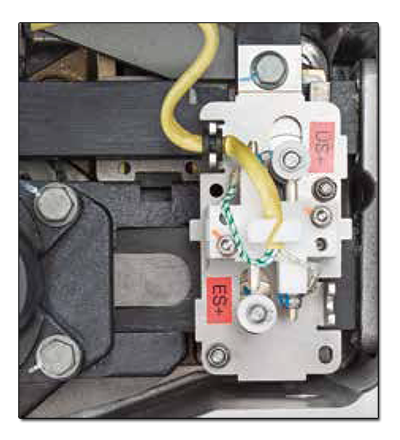

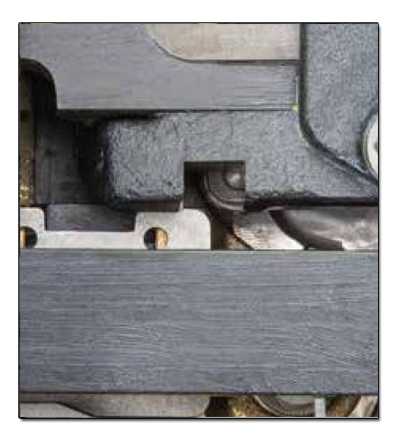

- A reteszelő és felügyelő elemek egyedülálló vizuális ellenőrzése.
- A nyitott elektromos interfész lehetővé teszi a különböző vezérlő- és biztosítóberendezési követelményekhez való egyszerű alkalmazkodást.

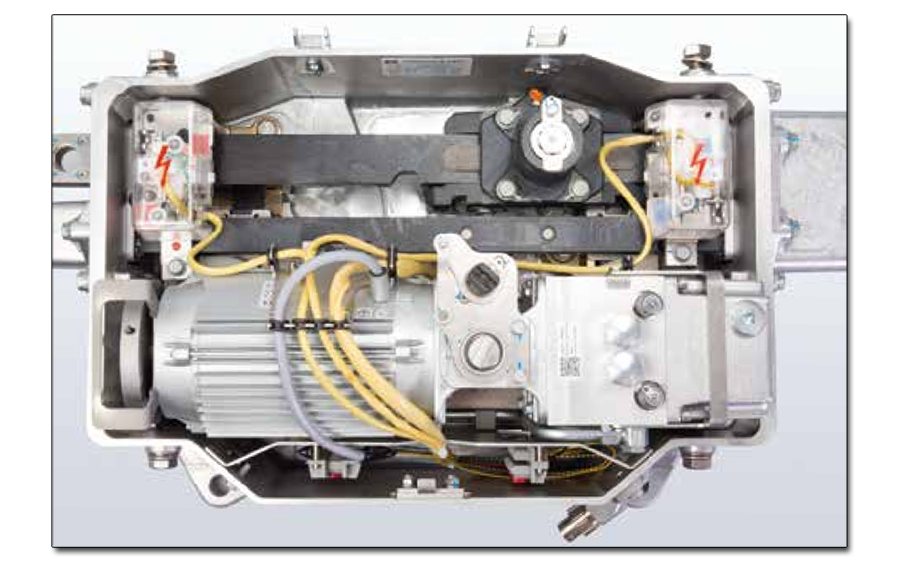

- A dugaszolható szerelés lehetővé teszi a váltómechanizmus vagy az egyes modulok gyors és hibamentes beszerelését/cseréjét.
- A hidraulikus meghajtórendszer az egész élettartam alatt állandó beállítási erőt biztosít.
- A beállítási erő szükség szerint gyorsan igazítható a műszaki feltételekhez.
- Alacsony karbantartási igény a kenőanyag-mentes golyó- és csúszócsapágyaknak köszönhetően.
- Minimális üzemanyag-igény; a hidraulikus hajtásegység kevesebb mint egy liter hidraulikaolajjal működik.
- Még hidraulikus hajtásegység nélkül is megbízható jelet ad.
- A meglévő váltóművek egyszerű cseréje a meglévő rögzítőfuratok egy részének felhasználásával.

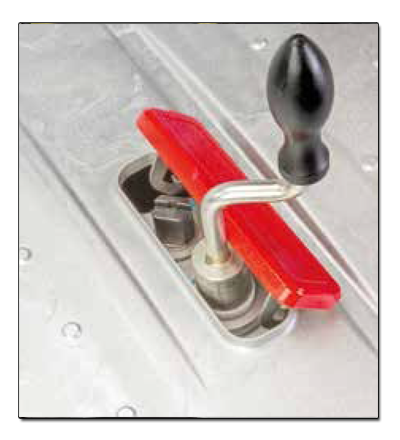

- A felső fedél kinyitható a kézi beállításhoz az összes rendelkezésre álló hajtókarral.
- Csapágykonzol segítségével üreges tartóelemre is felszerelhető.
Műszaki adatok: H715 váltómű
| Hajtás típusa | elektrohidraulikus |
|---|---|
| Ponttípus | lapos aljú |
| Beállítási erő | akár 9 000 N |
| Pontnyitás | akár 240 mm |
| Üzemi feszültségek* | 400 V váltakozó áram |
| Hőmérséklet-tartomány | - 33 °C ... + 70 °C |
| Védelmi osztály | IP54 az EN 60529 szabványnak megfelelően |
| Biztonsági integritás (a kivitel függvényében) | SIL 4-ig, az EN 50129 szabványnak megfelelően |
*Egyéb üzemi feszültségek kérésre
